Прикладная механика
ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ
Задачи 1-10

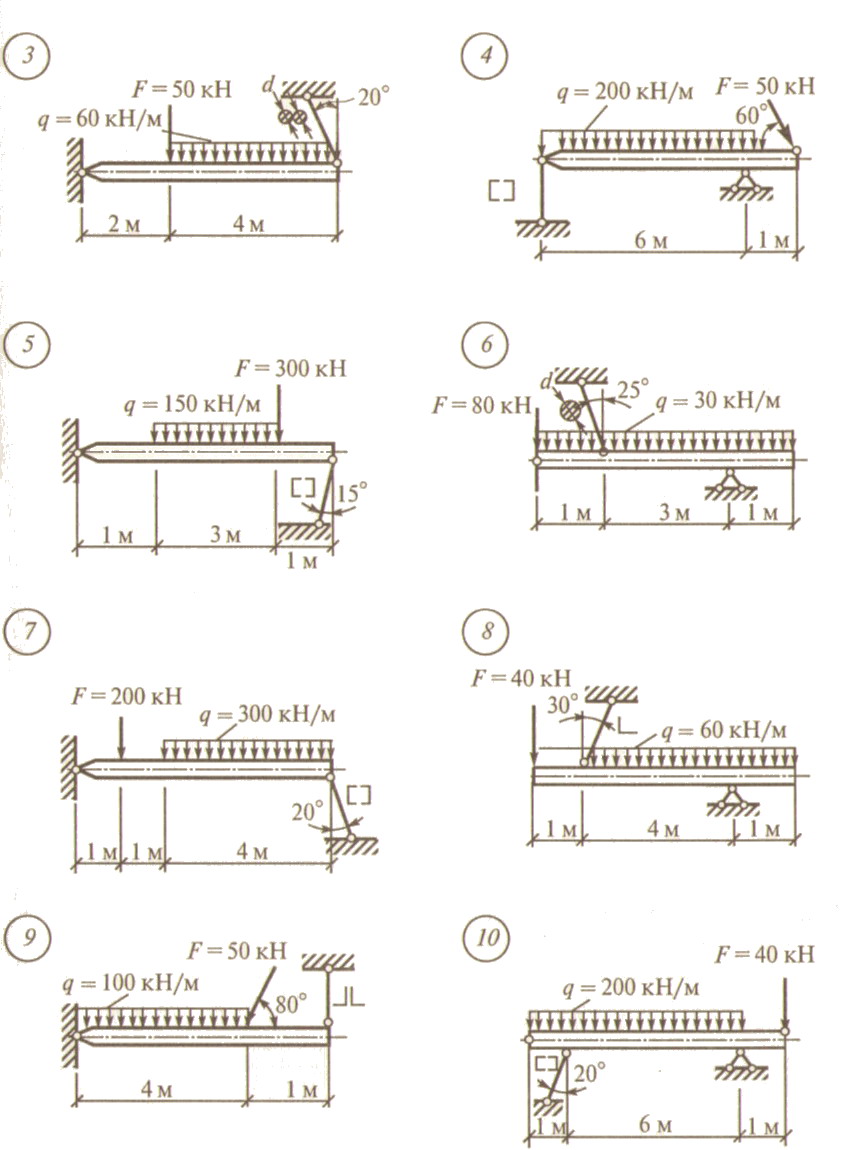

Подобрать сечение стержня-подвески или колонны, поддерживающего брус AB по данным вашего варианта, приведенных на рис. 9. Материал стержня для фасонных профилей – прокатная сталь С-245, для круглого сечения – сталь арматурная горячекатаная класса А-I.
Рис. 9
Задачи 11-20
Для заданного сечения, составленного из двух прокатных профилей и полосы, вычислить осевые моменты инерции относительно осей X и Y . Оси X и Y проходят через центр тяжести сечения, и одна из них является осью симметрии. Данные для решения задачи в табл. 2, поперечные сечения балок на рис. 10.
Задачи 21-30
Стальной брус ступенчатого сечения нагружен силами, действующими вдоль оси его, как показано на рис. 11
Дано:
а) модуль продольной упругости E =2×105 МПа,
б) допускаемое напряжение на растяжение и сжатие для стали [σ]=160 МПа,
в) числовые значения F1, F2, а также площади поперечного сечения ступеней A1 и A2 для своего варианта взять из табл. 3.
Требуется:
1) построить эпюры нормальных сил и нормальных напряжений по длине бруса,
2) определить перемещение ∆l свободного конца бруса,
3) проверить прочность бруса и указать, насколько (в процентах) брус недогружен или перегружен.
Задачи 31-40
Используя данные рис. 12 и табл. 4 для стального вала
1) построить эпюру крутящих моментов,
2) подобрать размеры сечения в двух вариантах:
а) круг,
б) кольцо с заданным отношением d0/d=0,8, внутреннего и наружного диаметров. Сравнить массы брусьев по обоим расчетным вариантам.
Принять [τ]=30 МПа.
Задачи 41-50
Для заданной двухопорной балки построить эпюры поперечных сил и изгибающих моментов и подобрать из условия прочности необходимый размер двух двутавров, приняв для стали [σ]=230 МПа.
